Trên thị trường hiện nay có rất nhiều mẫu bình tích áp với dung tích đa dạng, được ứng dụng rộng rãi trong nhiều lĩnh vực nông nghiệp và công nghiệp.

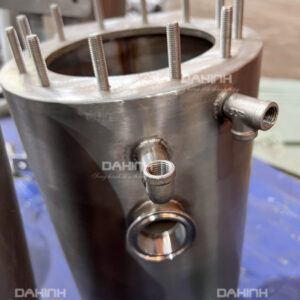

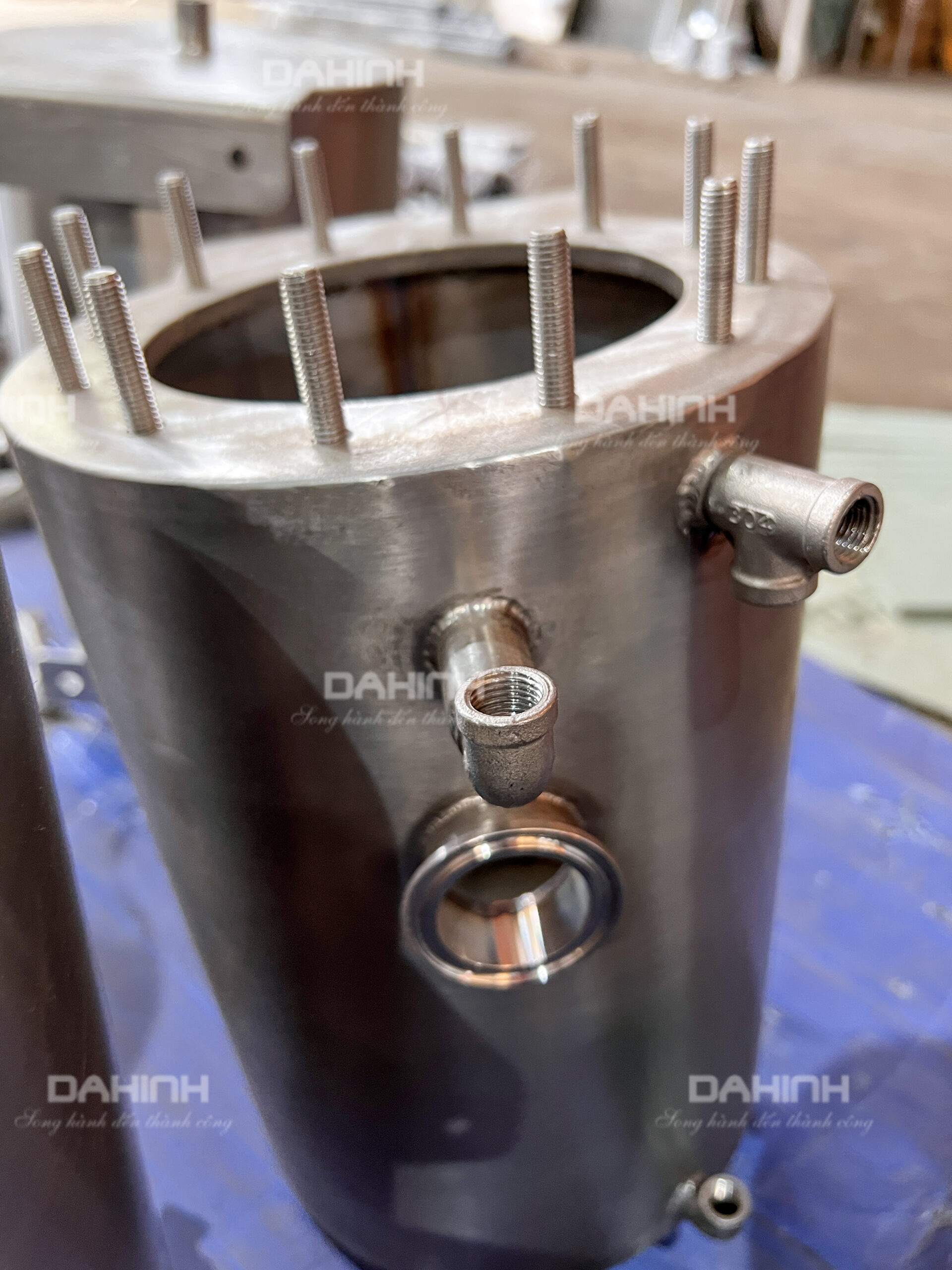

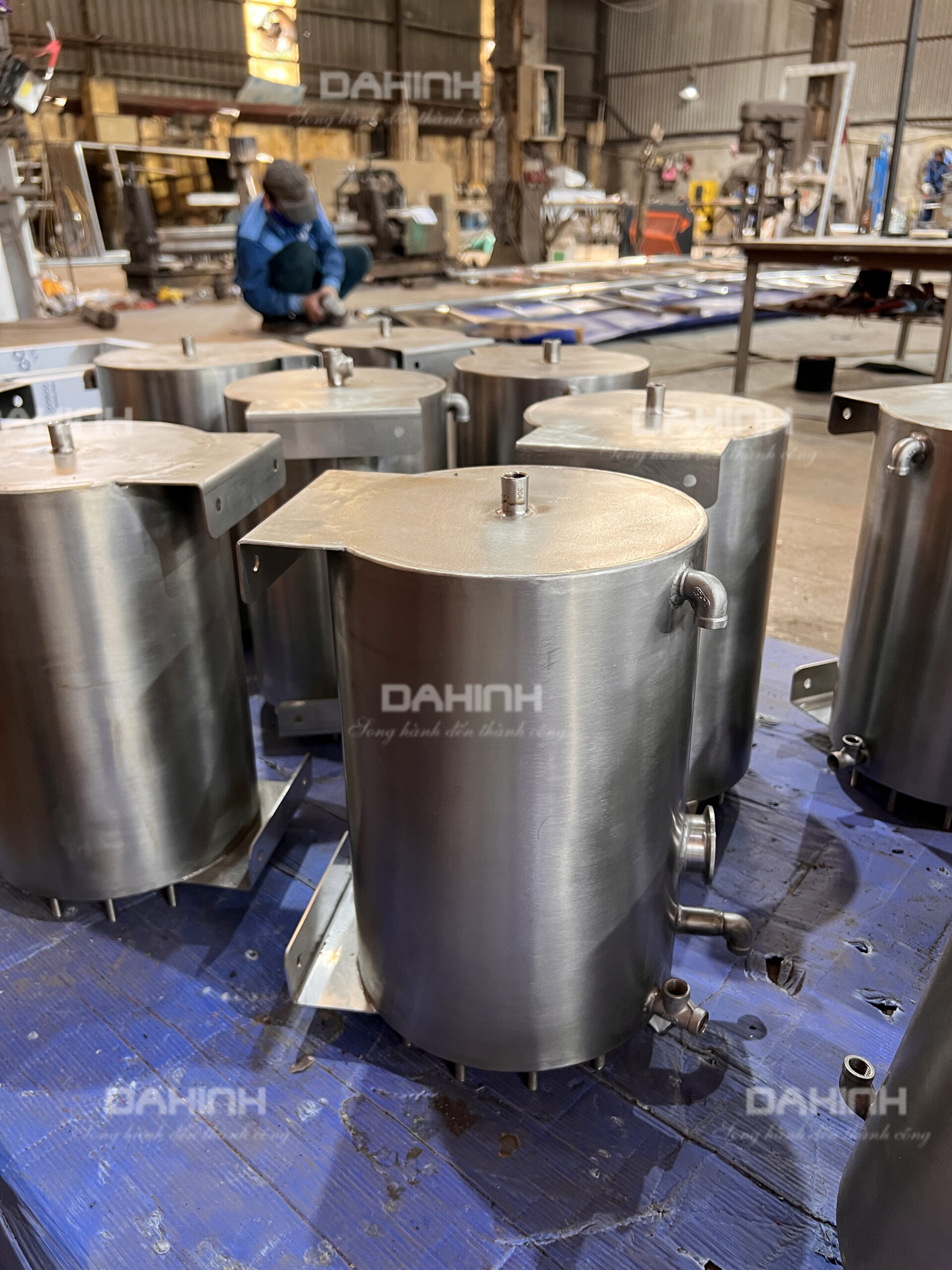

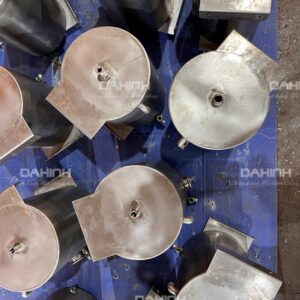

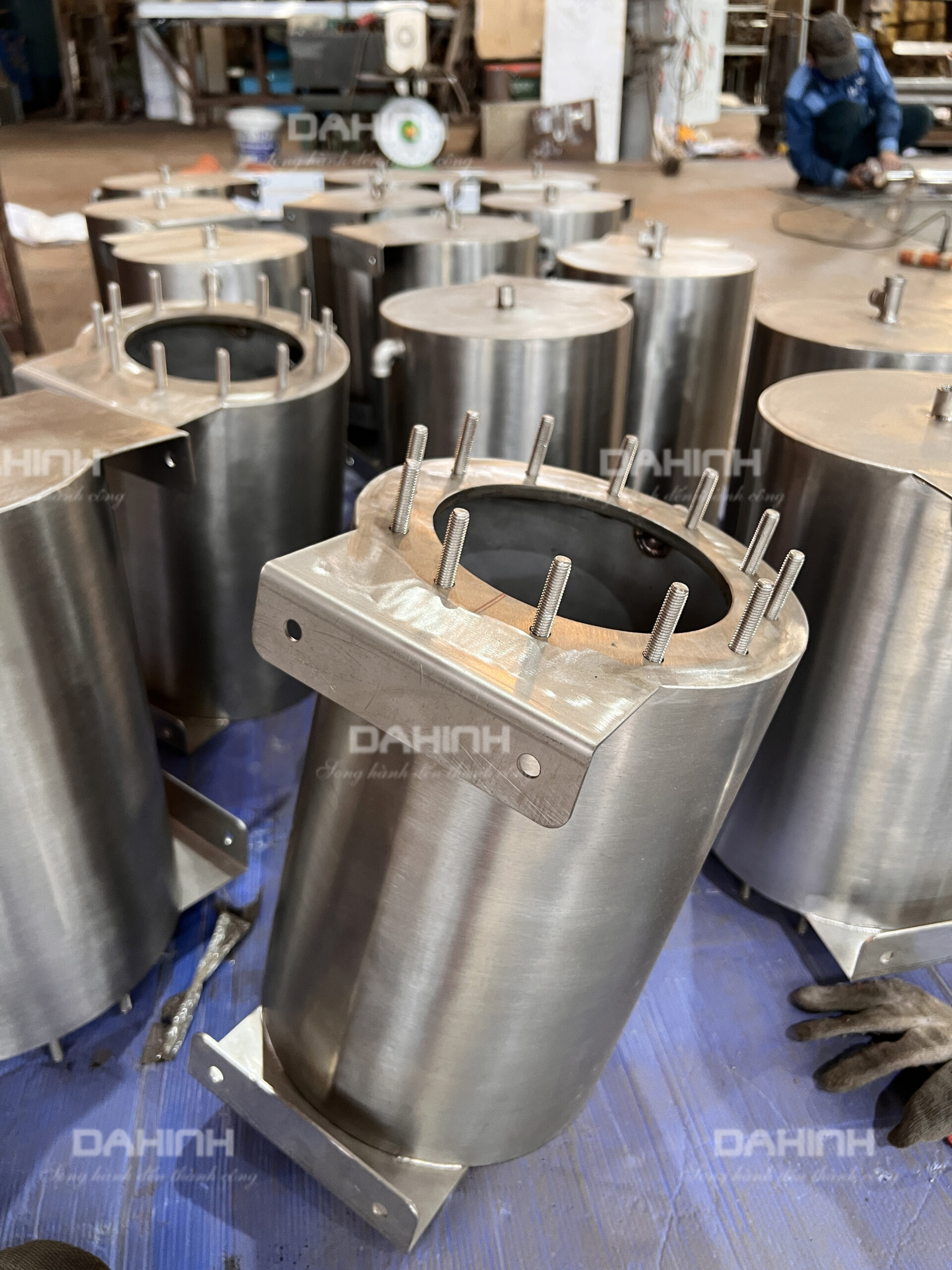

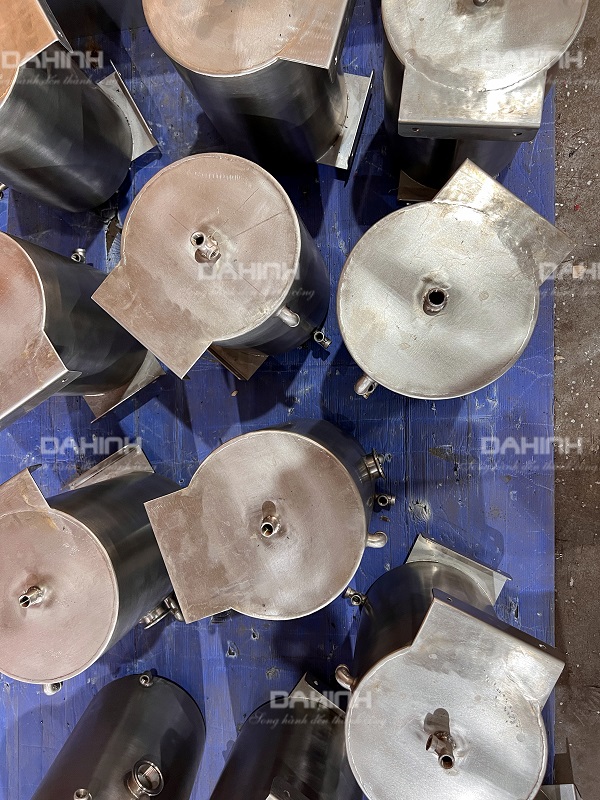

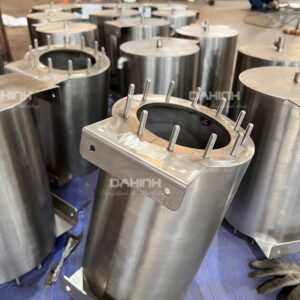

Trong bài viết này, Đa Hình xin giới thiệu cho quý khách mẫu bình tích áp inox do chúng tôi sản xuất. Bên cạnh đó là các loại bình tích áp thủy lực, bình tích áp khí nén đang được sử dụng phổ biến hiện nay.
1. Đặc điểm của bình tích áp
Bình tích áp (tiếng Anh gọi là Pressure tank), là loại bình chứa có cấu tạo đặc biệt. Chúng hoạt động dựa trên nguyên tắc nén áp suất.
Nó là một phụ kiện của máy bơm nước, được dùng để tích trữ áp lực chất lỏng. Đặc biệt, nếu thiếu máy bơm nước thì bình tích áp không thể hoạt động được.
Ngoài việc cung cấp áp lực nước thì bình tích năng thủy lực còn dùng để cung cấp năng lượng, cân bằng thủy lực và bảo vệ an toàn cho hệ thống vận hành.
1.1. Cấu tạo của bình tích áp cho máy bơm nước gia đình
Cấu tạo của bình điều áp bao gồm: vỏ bình và lõi bình.
– Vỏ bình: được cấu tạo bằng inox hoặc thép, chịu được áp suất cao.
– Lõi bình: được chia làm hai phần:
+ Phần 1: phần ruột bồn tích áp được làm bằng cao su và bao quanh bằng một lớp khí nitơ với áp suất nhất định.
+ Phần 2: liên thông với cửa dầu thủy lực ra vào.
1.2. Cấu tạo chi tiết của bình tích áp bao gồm:
– Mặt bích dùng để liên kết ruột bình với kết nối bên ngoài.
Bên cạnh đó, khối lượng của nó còn giúp cho bình hạn chế bị biến dạng và tạo độ kín cho bình.
– Rơle áp suất có tác dụng tự động ngắt máy bơm khi bình đầy nước và tự động mở máy bơm khi bình hết nước.
– Ruột bình tích áp được làm bằng cao su tổng hợp EPDM có khả năng chống thấm nước, độ đàn hồi cao, không độc hại.
Ruột bình được làm theo hình bầu dục để hạn chế sự tiếp xúc giữa phần vỏ bình bằng kim loại với nước trong bình.
– Đồng hồ đo áp suất dùng để đo sức ép của bình tích áp
– Ruột bình tích áp inox là phụ kiện không thể thiếu của bình tích áp và có thể thay thế khi hỏng.
Đa số ruột bình thường được làm bằng cao su tổng hợp có khả năng chịu nhiệt độ cao trên 100 độ C.
Tuy nhiên trên thực tế, ruột bình tích áp chỉ chịu được khoảng 70 độ C mà thôi.
Trong quá trình hoạt động, ruột bình tích áp khí nén sẽ nở ra. Để ruột bình không bị nổ thì cần trang bị thêm phụ kiện đồng hồ đo áp lực và rơ le để điều khiển áp suất trong bình sao cho ổn định.
1.3. Phân loại bình tích áp
Người ta thường phân chia bình tích áp dựa trên các yếu tố như: vật liệu, cách lắp đặt, áp suất cực đại, nguyên lý tạo tải…
Ta có thể phân chia bình tích áp thành 3 loại nếu dựa vào nguyên lý tạo tải:
1.3.1. Bình tích áp dùng tải trọng:
Bình tích áp máy bơm nước dùng tải trọng có cấu tạo đơn giản và giá thành hợp lý. Dung tích cho phép của nó lớn hơn so với bình tích áp lò xo và áp suất tạo ra tương đối ổn định.
Đây là loại bình tích áp bơm nước có dung tích lớn, góp phần giảm chi phí trong sửa chữa máy bơm.
Tuy nhiên, khả năng tích trữ của bình chỉ ở mức trung bình. Tổng thể bề ngoài của nó khá cồng kềnh, áp suất tạo ra không lớn và có quán tính lớn.
1.3.2. Bình tích áp lò xo:
Loại bình tích áp giá rẻ này có cấu tạo tương đối đơn giản, dung tích khá nhỏ.
Do đó, áp suất tạo ra sẽ phụ thuộc vào đặc điểm của loại lò xo được sử dụng. Thường được áp dụng cho các loại máy nhỏ với công suất thấp.
Những điều này cũng chính là nhược điểm của bình tích áp lò xo.
1.3.3. Bình tích áp dầu thủy lực:
Loại bình này có thiết kế nhỏ gọn và cho năng lượng tích trữ cao hơn, đáp ứng được nhiều mục đích sử dụng khác nhau.
Bình tích năng thủy lực này có cấu tạo và công dụng đa dạng. Do vậy, khi sửa chữa máy công trình và máy xúc, bạn cần phân biệt rõ từng loại.
Tuy vậy, áp suất bình tạo ra sẽ phụ thuộc nhiều vào quá trình đa biến khi nén giãn.
Trong các loại bình tích áp mà Đa Hình vừa giới thiệu thì bình tích áp dùng thủy khí là loại được dùng nhiều nhất.
Bình tích áp dạng này thường sử dụng khí nitơ hoặc không khí làm khí nén.
2. Nguyên lý hoạt động của bình tích áp
Nguyên lý hoạt động bình tích áp được vận hành như sau:
– Khi máy bơm chưa chạy thì ruột bình tích áp rỗng hoàn toàn, trong bình chỉ chứa toàn không khí.
– Khi máy bơm chạy, nước bắt đầu lấp đầy ruột bình và ruột bình to dần lên, theo đó, không khí trong bình bị nén lại.
– Khi bơm dừng lại tới áp lực tối đa của bình, không khí sẽ được nén lại để tắt công tắc áp suất.
– Khi bơm tắt hẳn, nước tích tụ trong ruột bình được sử dụng. Không khí trong bình tiếp tục được nạp đầy và sẵn sàng cho lượt bơm tiếp theo.
3. Các loại bình tích áp phổ biến trên thị trường hiện nay
3.1. Bình tích áp 50 lít
Mẫu bình tích áp 50l này có cấu tạo đơn giản, dễ lắp đặt, độ bền cao. Chúng được ứng dụng rộng rãi trong các hộ gia đình, khu dân cư, hệ thống phòng cháy chữa cháy…
Nhiệm vụ của bình áp 50 lít là để tăng áp lực của đường ống, tích trữ năng lượng cho hệ thống thủy lực, giúp chúng hoạt động liên tục và đạt hiệu quả cao.
Tính năng nổi bật của bình tích áp varem 50 lít: được dùng trong hệ thống lò sưởi và hệ thống phòng cháy chữa cháy.
– Bình tích áp 50 lít dùng để tích trữ năng lượng thủy lực cho hệ thống tuần hoàn.
– Tạo sự cân bằng giữa tải trọng của hệ thống và áp lực nước sinh ra.
– Điều hòa không khí cho tháp nước hoặc bể nước cao.
– Cấp nước tự động
3.2. Bình tích áp 100l
Bình tích áp 100 lít thường được dùng tích hợp với máy bơm tăng áp để duy trì áp suất ổn định trong đường ống.
Bình tích áp varem 100l 10bar có cấu tạo đơn giản, dễ sử dụng và dễ lắp đặt.
Được ứng dụng rộng rãi trong cách khu dân cư, nhà máy, hộ gia đình và hệ thống phòng cháy chữa cháy.
Bình tích áp 100l có tác dụng tăng áp lực đường ống, tích trữ năng lượng cho hệ thủy lực, giúp chúng hoạt động được liên tục và hiệu quả.
Tính năng nổi bật của bình điều áp 100l:
– Bổ sung lượng thêm lượng khí trong hệ thống máy bơm nước khi bị mất áp hoặc thiếu áp.
– Tạo sự cân bằng giữa tải trọng của hệ với lực sinh ra.
– Tích trữ năng lượng thủy lực và đảm bảo hoạt động của hệ thủy lực diễn ra liên tục.
Giúp tăng hiệu suất hoạt động của hệ thủy lực và giảm thiểu rủi ro có thể xảy ra.
– Giảm lượng bọt tạo ra bởi máy bơm, giảm rung xóc, ngăn va chạm thủy lực và tăng tuổi thọ cho máy bơm.
3.3. Bình tích áp 200l
Cấu tạo của bình tích áp 200l varem tương đối đơn giản, gồm các bộ phận như sau:
– Vỏ bình: được thiết kế theo quy trình công nghệ hiện đại với vật liệu đảm bảo chất lượng.
– Ruột bình: được thiết kế theo hình bầu dục với chất liệu là cao su tổng hợp và được gắn trực tiếp vào bình tích áp 200l.
Đặc điểm của ruột bình là có độ đàn hồi cao, chống thấm tốt và không gây độc hại.
– Rơ le áp suất: có nhiệm vụ chuyển đổi tín hiệu áp suất với hiệu áp suất thành tín hiệu đóng ngắt.
Đây là thiết bị dùng để bảo vệ và điều khiển vô cùng quan trọng.
– Đồng hồ đo áp lực: dùng để đo sức ép của bình, thể hiện thông số áp suất của bình và ứng phó kịp thời với các rủi ro có thể xảy ra.
3.3.1. Nguyên lý hoạt động của bình tích áp 200 lít:
Khi đường ống giảm áp lực rơ le, tiếp điểm của máy bơm sẽ đóng lại để đẩy nguồn nước từ đường ống vào bình tích áp varem 200l.
– Áp lực trong đường ống tăng lên, rơ le tác động nhả tiếp điểm khiến cho máy bơm dừng việc cung cấp nước.
Từ đó van một chiều ở đầu máy bơm sẽ tự động đóng lại.
– Trong quá trình sử dụng nguồn nước, khi mức nước và áp lực nước tụt xuống làm cho nước trong bình bị đẩy ra ngoài cho đến khi áp lực giảm đến mức nhất định.
3.3.2. Ứng dụng quan trọng của bình tích áp 200l
Bình tích áp varem 200 lít được ứng dụng nhiều trong hệ thống cung cấp và xử lý nước.
– Giúp tăng áp lực nước ở những khu vực có nguồn cung cấp nước yếu
– Chúng được ứng dụng trong cả hệ thống cấp nước tăng áp ở các khu chung cư, khách sạn, các nhà máy nước…
– Ngoài ra, bình áp lực 200l còn được áp dụng trong hệ thống phòng cháy chữa cháy hoặc hệ thống cấp nước cường độ mạnh.
3.4. Bình tích áp 300l
Bình tích áp 300 lít là sản phẩm nổi bật với khả năng chứa một lượng nước lớn, phù hợp với các hệ thống có nhu cầu sử dụng nước cao.
Điều này giúp giảm tần suất hoạt động của bơm, tiết kiệm năng lượng và kéo dài tuổi thọ cho thiết bị.
Bình tích áp varem 300l giúp duy trì áp suất nước ổn định trong hệ thống với mức áp suất lên đến 10 bar.
Điều này không chỉ đảm bảo dòng chảy ổn định và liên tục đồng thời bảo vệ các thiết bị khác trong hệ thống khỏi hư hỏng do dao động áp suất.
Bình tích áp 300l được làm từ vật liệu chất lượng cao như thép carbon phủ lớp chống ăn mòn hoặc thép không gỉ.
Nhờ vậy, sản phẩm có khả năng chống lại sự oxy hóa, đảm bảo tuổi thọ lâu dài ngay cả trong môi trường khắc nghiệt.
Việc sử dụng bình nén khí 300 lit giúp tối ưu hóa hiệu suất hoạt động của bơm, giảm tần suất khởi động và ngừng của bơm.
Nhờ đó, hệ thống tiêu thụ ít điện năng hơn, giảm chi phí vận hành và bảo vệ môi trường.
3.5. Bình tích khí 500l
Bình tích áp 500l có thân bình dày 5mm, dùng trong hệ thống khí nén.
Với công suất khoảng 7,5kw – 11Kw, lưu lượng khí khoảng 1,6m3/phút.
Bình tích áp varem 500l được dùng để tích trữ khí nén từ máy nén khí, giúp duy trì khí nén ở áp lực cao và cung cấp một cách ổn định cho toàn bộ hệ thống khí nén.
Bình tích áp 500l được sử dụng trong nhiều lĩnh vực như: sửa chữa, vệ sinh oto, sản xuất công nghiệp…
– Trong garage oto: bình tích khí 500l cung cấp khí nén cho cầu nâng rửa xe, máy bơm mỡ, máy hút dầu, các loại súng cầm tay…
– Trong nhà xưởng sản xuất: cung cấp khí nén cho các loại máy cơ khí như: máy dập, máy cắt sắt, hệ thống phun sơn…
Bình tích áp 500 lít được làm bằng thép tấm chuyên dụng có khả năng chịu áp lực lên đến 10bar, dùng trong các hệ thống khí nén có áp lực khí đầu ra khoảng 8 – 10 bar.
Ngoài ra, bình tích áp 500l được đánh giá cao vì:
– Độ bền bình chứa có thể lên đến 5 – 6 năm bởi được sơn tĩnh điện 2 mặt giúp hạn chế quá trình oxy hóa.
– Bình tích áp varem 500l được gia công chắc chắn với các mối hàn được mài phẳng mịn.
Điều này vừa giúp tăng tính thẩm mỹ, vừa hạn chế rò rỉ khí nén ra ngoài.
– Thân bình tích khí 500l được thiết kế các lỗ ren, giúp kết nối đường khí vào – ra đồng thời gắn thêm các phụ kiện tiện lợi và dễ thao tác.
– Phần chân đế được thiết kế với 3 chân cao giúp tăng độ bền cho bình chứa.
3.6. Bình tích áp thủy lực
Bình tích áp thủy lực bao gồm ba bộ phận chính: vỏ thép chịu lực, túi chứa khí nạp sẵn và màng ngăn khí với dầu thủy lực.
Quá trình tích trữ năng lượng xảy ra trong khối khí, do đó, người ta thường dùng các loại khí trơ như khí nitơ để tránh nguy cơ nổ khi áp suất cao.
Sự ngăn cách giữa lớp khí và lớp chất lỏng có thể thực hiện bằng ba phương pháp: túi khí, màng ngăn hoặc piston.
Những phương pháp này cũng đóng vai trò quan trọng trong việc phân chia các loại bình tích áp.
Bình tích áp thủy lực có kết cấu nhẹ nhàng, giá thành rẻ và hoạt động ổn định.
Tuy nhiên, để đảm bảo an toàn, tỷ lệ nén áp suất của bình tích áp thủy lực không được vượt quá 4.
Thể tích của nó cũng sẽ nhỏ hơn đáng kể so với các kiểu màng ngăn.
